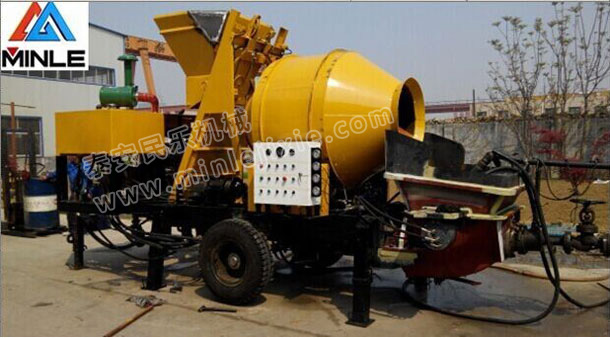

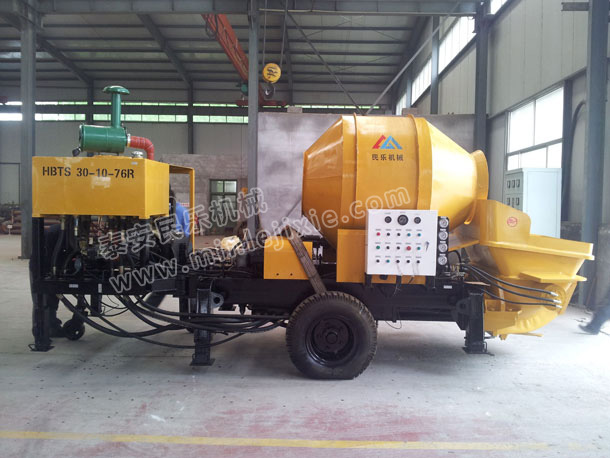

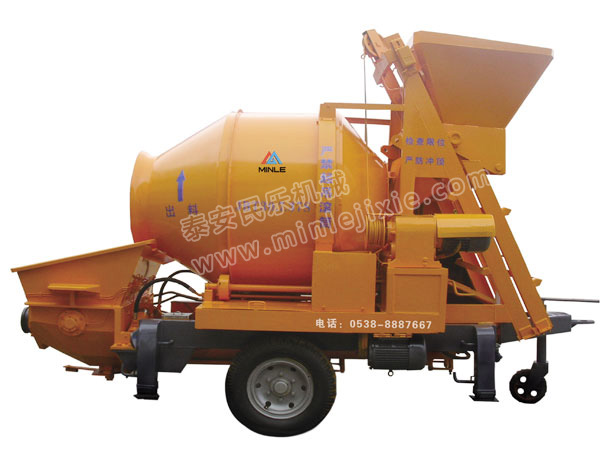

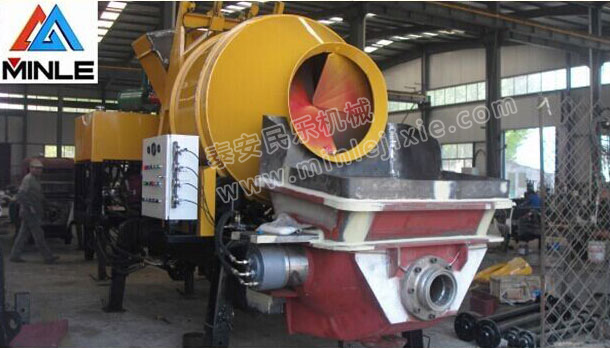

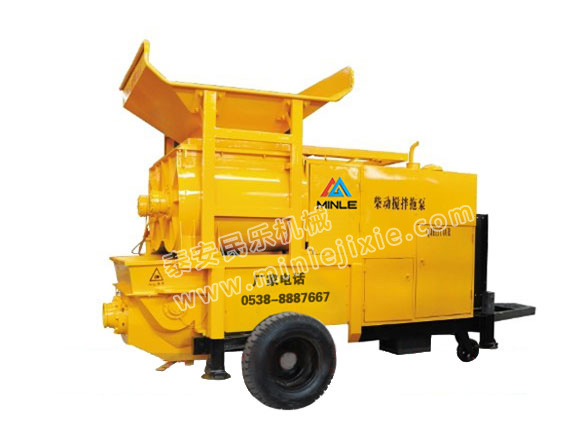

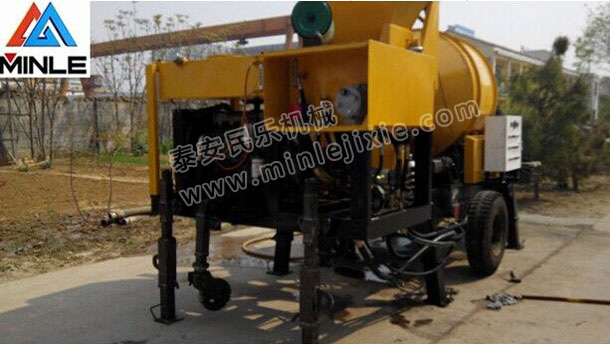

混凝土攪拌輸送泵（電動/柴動）

電動混凝土攪拌輸送泵介紹

大型樓建、橋建施工中，混凝土輸送泵是常用設備。攪拌拖泵是一款專門針對小型民用建筑的混凝土泵，自動化程度非常高，混合攪拌，高壓泵送為一體，能節省大量的人工成本；操作簡單，性能穩定；采用德國大象液壓泵送系統。韓國日本川崎重工，德國博森的液壓閥，西門子控制，法國施耐德電器，產品質量可靠，故障率低，還提高了機器的整體可靠性，確保攪拌拖泵在苛刻條件下力爭萬無一失的工作。攪拌拖泵應用范圍廣，攪拌拖泵可用于工程建設混凝土的輸送，綠化土壤的輸送，基礎樁灌漿，淤泥輸送。攪拌設備的高性能結構系統配置：確保泵送力爭零故障。

采用先進的S閥換向，能滿足混凝土的輸送、眼鏡板跟切割環采用硬質合金材料，壽命更長；出口壓力高，能滿足高層建筑和遠距離輸送；液壓風冷采用水冷效果好，使用簡便；具有反泵功能，大限度減少管道堵塞；配有手動潤滑系統，確保傳動使用壽命，電控柜配有線遙控操作。

攪拌拖泵的優點：使用效率可以達到傳統固定攪拌機和混凝土泵的4-6倍。

主要技術參數：

項目（ ltem）	單位 Unit	HBTM20.06.30S	HBTM30.07.37S
大理論混凝土輸送量 Max. Theoretical Concrete Output	m3/h	20	35
混凝土輸送壓力 Max. Concrete pumping Pressure	Mpa	6	7
分配閥形式 Distribution valve		S管閥 S pipe valve	S管閥 S pipe valve
混凝土缸規格：缸徑× 行程Concrete cylinder specification：Bore*stroke	mm	Φ180x1000	Φ200x1000
理論水平輸送距離 Theoretical horizontal conveying distance	M	500	800
理論垂直輸送距離 Theoretical vertical conveying height	M	120	170
料斗容積 Hopper capacity	L	400	400
出料口直徑 Discharging diameter	mm	Φ125	Φ125
上料高度 Filling height	mm	1100	1100
功率 Power	kw	30	37
額定轉速 Rated speed	r/min	1480	1480
液油路形式 Hydraulic oil		開式回路 Open circuit	開式回路 Open circuit
泵送系統油壓（安全閥設定）Pumping system oil pressure（safety valve setting）	Mpa	34	34
分配系統油壓（安全閥設定）Distribution system oil pressure（safety valve setting）	Mpa	23	23
攪拌系統油壓（安全閥設定）Mixing system oil pressure（safety valve setting）	Mpa	14	14
高攪拌轉速 Max. mixing speed	r/min	32	32
液壓油箱容積 Hydraulic oil tank	L	500	500
允許大骨粒粒徑 Max. aggregate size	mm	碎石 gravel25，卵石 pebbles30	碎石 gravel25，卵石 pebbles30
混凝土輸送內徑 Conveying Inner diameter	mm	Φ125/Φ150	Φ125/Φ150
外形尺寸（長×寬×高）Dimension(lengthwidthheight)	mm	4100x1950x1800	4200x1950x1800
總質量 Total weight	kg	2800	3000
